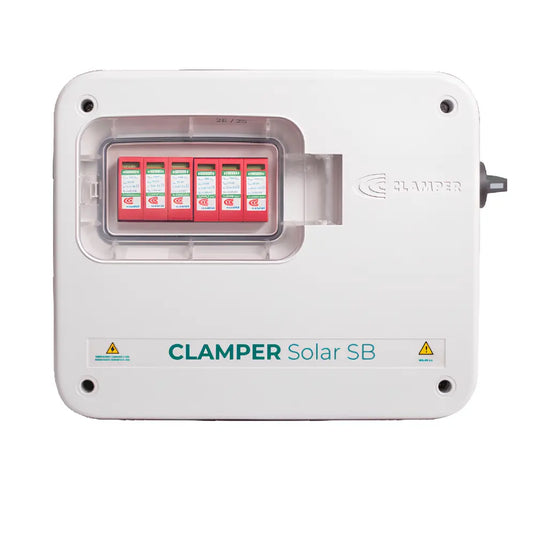

String Box Clamper 2 Entradas 2 Saídas SB 1000V 32A 2E/2S PC

String Box CLAMPER Solar SB 1000V 32A 2E/2S PC | 2 Entradas | 2 Saídas | Proteção DPS

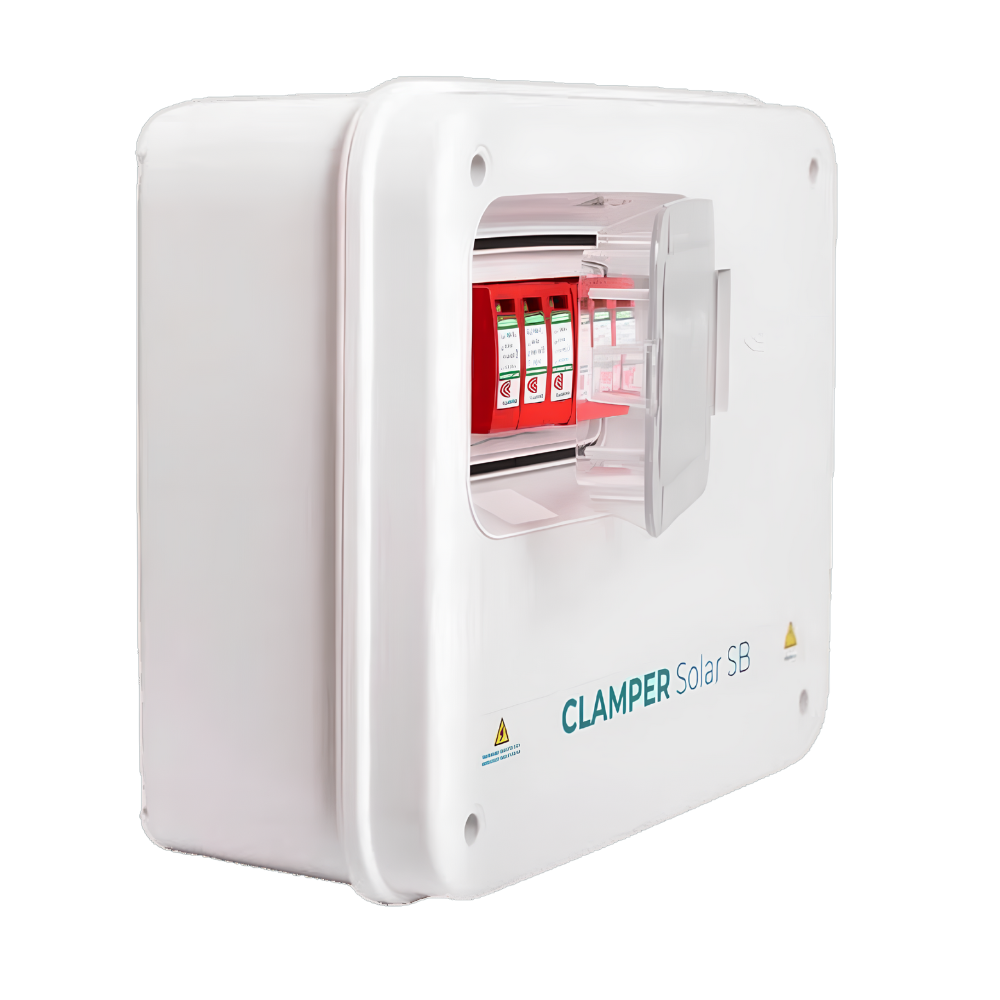

A CLAMPER Solar SB 1000V 32A é uma string box de alta confiabilidade, desenvolvida para sistemas fotovoltaicos on-grid ou off-grid, com duas entradas e duas saídas em corrente contínua (CC). Equipada com dispositivos de proteção contra surtos (DPS), interruptor-seccionador e grau de proteção IP65, garante segurança e durabilidade em instalações externas.

Destaques do Produto:

• 2 entradas e 2 saídas em corrente contínua: ideal para conexões com até dois arranjos fotovoltaicos independentes

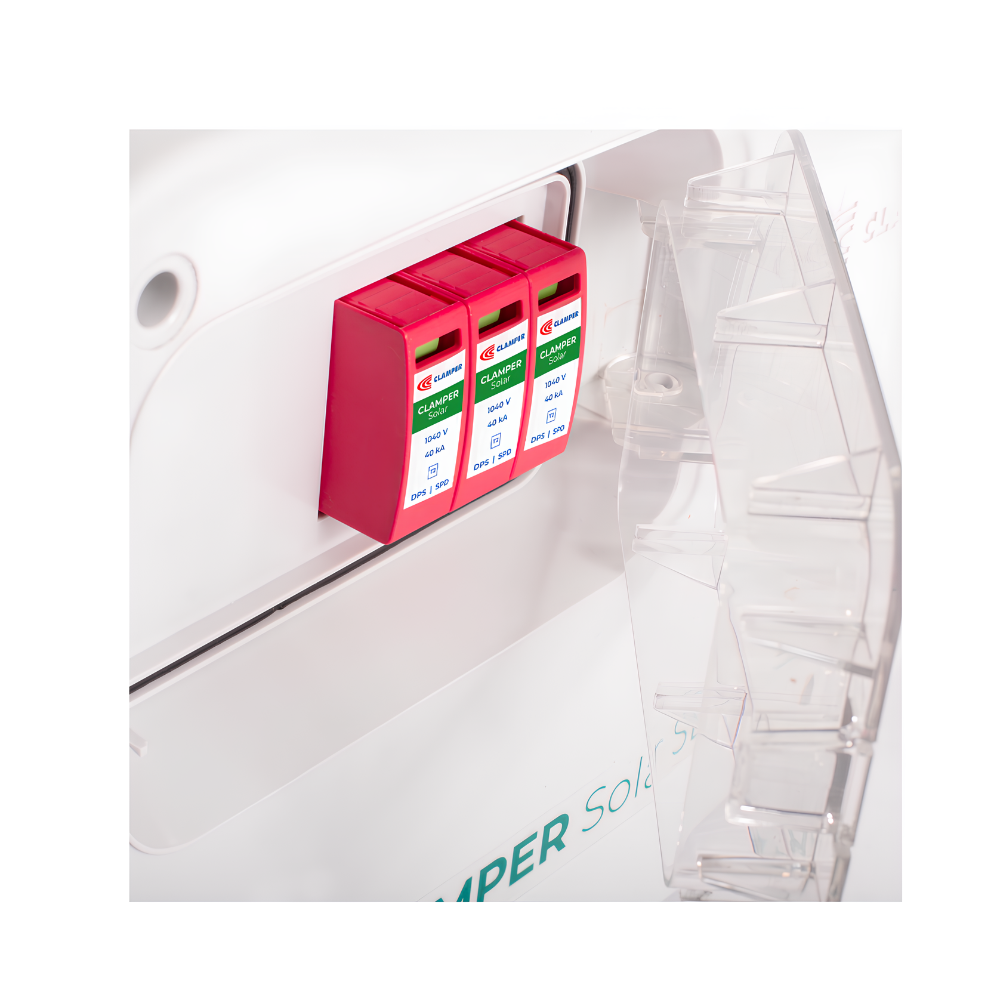

• DPS CLAMPER Solar: proteção contra surtos com tecnologia MOV (Varistor de Óxido Metálico)

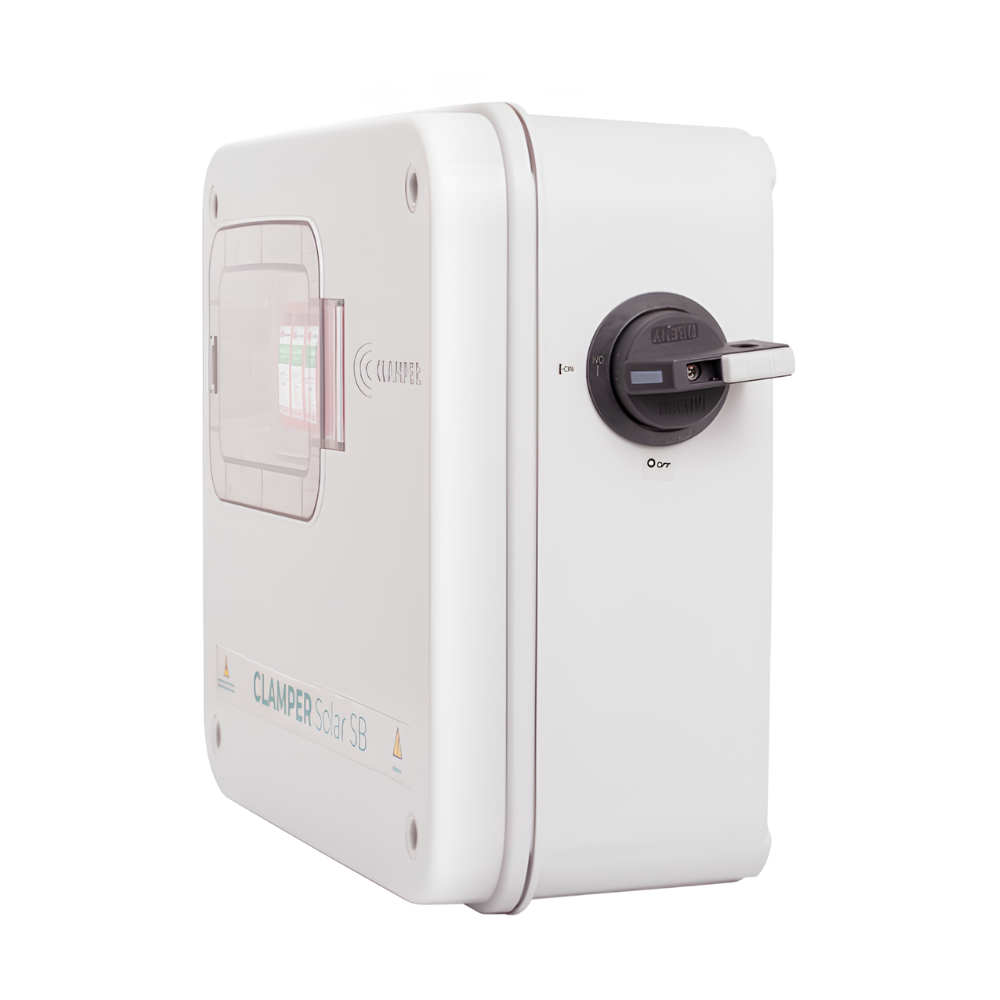

• Interruptor-seccionador: para desligamento seguro do circuito
• Alta capacidade: até 1000 V e 32 A por entrada
• Grau de proteção IP65: resistente à água e poeira, ideal para ambientes externos
• Material do invólucro: Policarbonato com proteção UV

Características Elétricas

• Número de entradas CC: 2
• Número de saídas CC: 2
• Tensão máxima de operação: 1000 Vdc
• Corrente máxima por entrada: 32 A
• Seção dos cabos (entrada e saída): 4 a 6 mm²
• Seção do cabo de aterramento: 6 a 10 mm²

Proteções Integradas

• DPS CLAMPER Solar: Classe II | Normas ABNT IEC 61643-31
• Modos de proteção: L+/PE, L-/PE (comum), L+/L- (diferencial)
• Nível de proteção (Up): 3,5 kV
• Tempo de resposta: < 25 ns
• Corrente nominal de descarga (In): 18 kA
• Corrente máxima de descarga (Imax): 40 kA
• Corrente total de descarga: 40 kA
• Indicação de status: Verde (Serviço), Vermelho (Defeito)
• Interruptor-seccionador: 4 polos, 1000 Vdc, 32 A, com tensão de impulso de 8 kV

Dados Mecânicos

• Material do invólucro: Policarbonato com proteção UV
• Prensa-cabos: Plástico M16 (cabos de 4,0 a 8,0 mm de diâmetro)
• Torque dos prensa-cabos: 1,0 a 1,5 N.m

Dimensões com a embalagem

• Peso: 2,6 kg
• Altura: 31 cm
• Largura: 40 cm
• Profundidade: 12 cm

Dimensões sem a embalagem

• Peso: 2,2 kg
• Altura: 25 cm
• Largura: 30 cm
• Profundidade: 10 cm

Instalação e Uso

• Instalação vertical obrigatória, com entradas e saídas voltadas para baixo
• Local protegido contra sol e chuva direta: preferencialmente sob os módulos solares

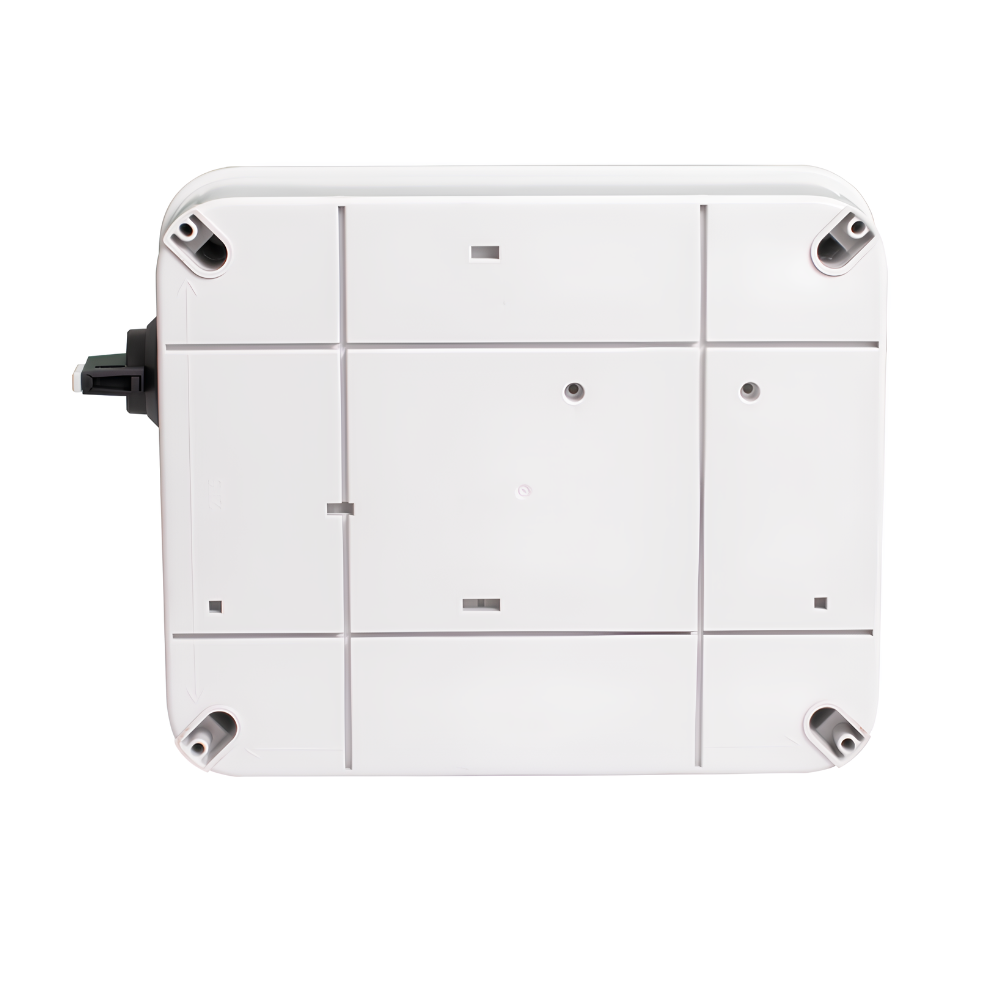

• Fixação por 4 parafusos e buchas inclusas na embalagem
• Manual completo com instruções de conexão, torque e organização dos condutores

Certificações

• DPS: ABNT IEC 61643-31
• Interruptor-seccionador: IEC 60947-3

A CLAMPER Solar SB 1000V 32A 2E/2S PC é a solução ideal para elevar o nível de proteção e organização do seu sistema fotovoltaico. Robusta, segura e prática, ela agrega confiabilidade à sua instalação.
